猜设备送积分活动第七期（已结帖）点击：585 | 回复：19

王者之师—广州@阿君

[版主]
精华：25帖
求助：18帖
帖子：503帖 | 6997回
年度积分：0
历史总积分：66772
注册：2010年6月26日

发表于：2013-01-09 14:49:29

楼主

活动要求：

不打擦边球，请准确地用专业名词说出该设备的名称。。。

猜对的按照惯例···依旧是300积分的奖励！！！

要是觉得有难度，好几天都没人猜得出来的话···后续会增加提示！！！

欢迎大家的热烈参与！！！

奖励规则：

1、一等奖：300积分奖励——1名（要求：准确无误的说出该设备名称/并带解说的）。

2、二等奖：100积分奖励——2名（要求：准确无误的说出该设备名称/没带解说的）。

3、三等奖：50积分奖励——3名（要求：只要是打擦边球的、回答内容与正确答案接近或者相关联的）。

（设备解说=该设备是哪个行业用的、干什么用的、有什么功能、怎么动作、怎么操作、有没有什么型号、怎么控制、等等。。。）

温馨提示：在规定结帖时间内已经被猜出可以提前结帖。达到结帖日期还没被猜出来的话可以依照当时的参加人气/人数情况酌情推后1-5天（如猜出该设备人数较多，以占楼靠前且优先猜中的为准）。

亲们！一等奖的奖励已经是300积分了哟！心动了没？

工控网积分与MP兑换规则：20积分=1MP（只限工控网内消费与兑换礼品/不可兑现）。

（本帖结帖时间为：2013年1月25日晚上。。。结帖发奖日期为每月的中旬与月底···即是每个月的15日与30日，本活动为半个月一期）

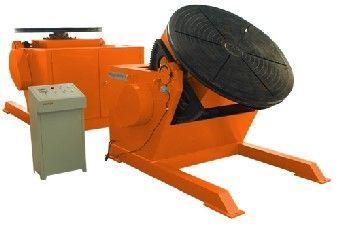

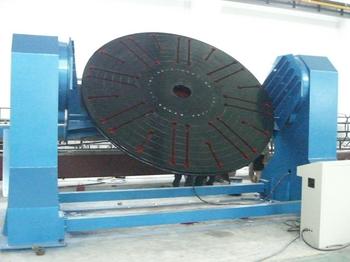

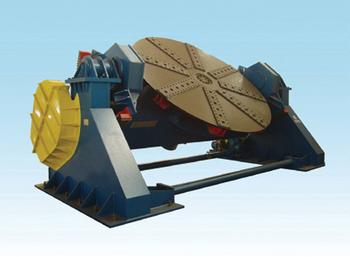

本期被猜设备如下图：

（申明：上面6个图属于同一类型的机械设备）

分享到：

邀请回答

回复楼主

银光人生—华

精华：0帖
求助：0帖
帖子：5帖 | 13597回
年度积分：0
历史总积分：52877
注册：2007年11月23日

发表于：2013-01-09 14:56:58

1楼

设备名称：缝焊接变位机或者叫焊接回转工作台

主要由旋转机构和翻转机构构成，主要用于圆形、环形、圆柱形管件的焊缝的焊接。

有这样的一些特点:（每个厂家不同）
1. 精加工工作台：不易受焊接飞溅损伤，使用寿命长；
2. 可以采用变频器：调速范围大、精度高、参数可预置、重现；
3. 均布若干定位线和T形槽：便于夹具、工件定位、装卡可靠；
4. 机械、电气部分多重保护：确保使用者人身安全和设备可靠运行；
5. 整机稳定性好：一般不用固定在地基上，安装、搬移方便。

回复引用举报

研讨会宣传员_3259

[版主]
精华：3帖
求助：110帖
帖子：1927帖 | 14403回
年度积分：102
历史总积分：64749
注册：2020年3月27日

发表于：2013-01-09 14:59:24

2楼

看似像个工作台。中间是个超强的电磁吸盘。

回复引用举报

mty7036

精华：0帖
求助：0帖
帖子：0帖 | 187回
年度积分：300
历史总积分：5825
注册：2009年2月19日

发表于：2013-01-09 15:07:26

3楼

这个旋转工作台这么大啊，是什么设备呢？

回复引用举报

丰李

[版主]
精华：4帖
求助：36帖
帖子：953帖 | 4429回
年度积分：31
历史总积分：75678
注册：2012年7月18日

发表于：2013-01-09 15:11:04

4楼

　焊接回转工作台，又称：转台。

带有可转动的台面、用以装夹工件并实现回转和分度定位的机床附件，简称转台或第四轴。转台按功能的不同可分为通用转台和精密转台两类。

是镗床、钻床、铣床和插床等重要附件，用于加工有分度要求的孔、槽和斜面，加工时转动工作台，则可加工圆弧面和圆弧槽等。通用转台按结构不同又分为水平转台、立卧转台和万能转台。

回复引用举报

柯大侠

精华：0帖
求助：0帖
帖子：0帖 | 46回
年度积分：0
历史总积分：285
注册：2004年11月10日

发表于：2013-01-09 15:13:14

5楼

大型磨床

用于磨研，大型设备外立面

回复引用举报

xiamenzq

精华：0帖
求助：0帖
帖子：10帖 | 1848回
年度积分：0
历史总积分：3637
注册：2012年7月11日

发表于：2013-01-09 15:22:21

6楼

环缝自动焊接变位机

　　环缝自动焊接变位机特点：

　　1.直流电机驱动的回转机构，速度无级可调；

　　2.具有自锁功能的蜗轮蜗杆翻转机构，工作台0～90°无级翻转；

　　3.特殊的抗电磁干扰设计，有效降低了TIG焊接时的高频干扰，可有效提高焊接品质；

　　4.可配置具自控功能的控制器，控制焊机的工作状态和工作时间，实现变位机与焊机的联动；

　　5.配有调枪机构，固定焊炬位置；

　　6 .配有导轨和气动顶尖，实现对工件的自动夹紧功能.

回复引用举报

江湖混混-余辉

[版主]
精华：53帖
求助：44帖
帖子：3351帖 | 28451回
年度积分：603
历史总积分：131640
注册：2006年4月25日

发表于：2013-01-09 15:30:18

7楼

焊接变位机

我们称：用来拖动待焊工件，使其待焊焊缝运动至理想位置进行施焊作业的设备，称焊接变位机。也就是说，把工件装夹在一个设备上，进行施焊作业。焊件待焊焊缝的初始位置，可能处于空间任一方位。通过回转变位运动后，使任一方位的待焊焊缝，变为船角焊、平焊或平角焊施焊作业。完成这个功能的设备称焊接变位机。它改变了可能需要立焊、仰焊等难以保证焊接质量的施焊操作。从而，保证了焊接质量，提高了焊接生产率和生产过程的安全性。

立柱升降变位机

升降形式的焊接变位机主要用于解决高位置焊缝焊接问题，同时可以提供较低的安装位置，使工件装卡更为容易，配合单回转或双回转机构，可使装卡在工作台上的被焊构件得到更为理想的焊接位置。
·丝杠提升（或链条），配合安全螺母，安全可靠。
·高强度立柱，配合变频器，平稳无冲击。
·双座采用电器同步，安装快捷、调试维修方便。
·高强度移动副，经久耐用。

单回转升降焊接变位机

型号	承载能力	提升速度	额定输出扭矩	额定转速	回转角度
HT10	10kN	1000mm/min	2kNm	4r/min	±360°× n
HT20	20kN	1000mm/min	4kNm	3r/min	±360°× n
HT30	30kN	1000mm/min	6kNm	2r/min	±360°× n
HT40	40kN	1000mm/min	12kNm	2r/min	±360°× n
HT60	60kN	1000mm/min	18kNm	1.5r/min	±360°× n
HT80	80kN	1000mm/min	24kNm	1.5r/min	±360°× n

双回转升降焊接变位机

型号	承载能力	提升速度	额定输出扭矩	额定转速	回转角度
LHB8	8 kN	1000mm/min	2.4/2.4 kNm	4.0/4.0r/min	±360°× n
LHB15	15 kN	1000mm/min	4.5/4.5 kNm	3.0/3.0r/min	±360°× n
LHB20	20 kN	1000mm/min	6.0/6.0 kNm	2.0/2.0r/min	±360°× n
LHB25	25 kN	1000mm/min	7.5/7.5 kNm	2.0/2.0r/min	±360°× n

回复引用举报

litwo

精华：0帖
求助：0帖
帖子：1帖 | 76回
年度积分：0
历史总积分：1148
注册：2007年11月28日

发表于：2013-01-09 15:31:51

8楼

翻转工作台，用于产品的翻转。动作从3轴平移+2轴旋转中产生，一般工作台以2轴移动+1轴旋转或1轴移动+2轴旋转居多。

比如：用于机床床身翻转。

回复引用举报

丰李

[版主]
精华：4帖
求助：36帖
帖子：953帖 | 4429回
年度积分：31
历史总积分：75678
注册：2012年7月18日

发表于：2013-01-09 15:39:38

9楼

HB系列焊接变位机
规格：
起订量：	1
介绍：	主要用途及特点焊接变位机是通过回转和翻转机构，将焊接工件置于理想焊接位置的变位机械。变位机可以与操作机等配套组成自动焊接专机；可以做为机器人周边设备与机器人配套实现焊接自动化；还可以单独使用。具有结构紧凑、体积小、造型美观、质量轻等优点，是压力容器、冶金、电力、化工机械、金属结构等行业的理想的焊接设备。最通用的焊接变位机为座式变位机，它由回转工作台、倾斜机构、电机驱动系统和控制器等组成。回转工作台用直流或交流电机驱动。通过调速控制器无级调速，达到所要求的焊接速度。工作台翻转或倾斜是通过扇形齿轮由电机带动，最大倾斜角度可达110°-135°，颂斜速度固定不变，并可在任意角度自锁。本公司制造的变位机工作台的翻转采用电动翻转，定位准确可靠，可以使工件处于最理想的焊接位置进行焊接。工作台回转变速范围大，精度高，可按所需焊接速度进行回转，从而大大提高焊缝质量，减轻焊工劳动强度，提高生产率。本公司生产制造的HB系列焊接变位机对工作翻转台转速的选择,采用了独特数字调节和显示技术,不但使焊接速度设定的十分直观、准确、也大大降低了工人的操作难度。

回复引用举报

丰李

[版主]
精华：4帖
求助：36帖
帖子：953帖 | 4429回
年度积分：31
历史总积分：75678
注册：2012年7月18日

发表于：2013-01-09 15:41:43

10楼

焊接变位机供应焊接变位机变位机龙门式变位机上海变位机

焊接变位机系列
1.将焊件回转或倾斜，使接头处于水平或船形位置的装置，叫焊接变位机
2.焊接变位机按结构形式分类有伸臂式焊接变位机、座式焊接变位机、双座式焊接变位机。
3.伸壁式焊接变位机结构特点与性能回转工作台安装在伸臂一端，伸臂一般相对于某倾斜轴成角度回转，而此倾斜轴的位置多是固定的，但有的也可小于100°的范围内上下倾斜。该机变位范围大，作业适应性好，但整体稳定性差。其适用范围为1t以下中小工件的翻转变位。在手工焊中应用较多。
4.座式焊接变位机结构特点与性能工作台边同回转机构支承在两边的倾斜轴上，工作台以焊速回转，倾斜边通过扇形齿轮或液压油缸，多在140°的范围内恒速倾斜。该机稳定性好，一般不用固定在地地基上，搬移方便。其适用范围为1至50t工件的翻转变位，是目前应用最广泛的结构形式，常与伸缩臂式焊接操作机配合使用。
5.双座式焊接变位机结构特点与性能工作台座在“U”形架上，以所需的焊速回转，“U”形架座在两侧的机座上，多以恒速成或所需焊速绕水平轴线转动。该机不仅整体稳定性好，而且如果设计得当，工件安放在工作台上以后，倾斜运动的重心将通过或接近倾斜轴线，而使倾斜驱动力矩大大大减少，因此，重型变位机多采用这种结构。其适用范围为50t以上重型大尺寸工件的翻转变位，多与大型门式焊接操作机或伸缩臂式焊接操作机配合使用
焊接变位机龙门式变位机翻转式变位机液压提升变位机

回复引用举报

王者之师—广州@阿君

[版主]
精华：25帖
求助：18帖
帖子：503帖 | 6997回
年度积分：0
历史总积分：66772
注册：2010年6月26日

发表于：2013-01-09 15:48:17

11楼

参与多多。。。积分多多。。。在回答正确的情况下，先到先得哟。。。

回复引用举报

江湖混混-余辉

[版主]
精华：53帖
求助：44帖
帖子：3351帖 | 28451回
年度积分：603
历史总积分：131640
注册：2006年4月25日

发表于：2013-01-09 15:49:47

12楼

回复内容：
对：王者之师—广州@阿君关于参与多多。。。积分多多。。。在回答正确的情况下，先到先得哟。。。内容的回复：

已回答可以结贴了

回复引用举报

丰李

[版主]
精华：4帖
求助：36帖
帖子：953帖 | 4429回
年度积分：31
历史总积分：75678
注册：2012年7月18日

发表于：2013-01-09 15:50:44

13楼

600公斤变位器

BY-600变位机参数表

输入电源	AC220V 50Hz
负载能力0° / 90°	600Kg / 300Kg
工作台直径	650mm
工作台高度	675mm
工作台转速	0.1~1.8 r.p.m.
工作台翻转角度	0~90°
工作台翻转方式	电动翻转
工作台翻转速度	2.5r.p.m.
外形尺寸	650×800×675mm
重量	186kg

回复引用举报

丰李

[版主]
精华：4帖
求助：36帖
帖子：953帖 | 4429回
年度积分：31
历史总积分：75678
注册：2012年7月18日

发表于：2013-01-09 15:55:04

14楼

第5个

焊接旋转工作台

变位机特点：1直流电机驱动的回转机构，速度无级可调；2具有自锁功能的蜗轮蜗杆翻转机构，工作台0～90°无级翻转；3特殊的抗电磁干扰设计，有效降低了TIG焊接时的高频干扰，可有效提高焊接品质；4可配置具有自控功能的控制器，控制焊机的工作状态和工作时间，实现变位机与焊机的联动；5可配置调枪机构，固定焊炬位置；6 .可配置导轨和气动顶尖，实现对工件的自动夹紧功能变位机承重：50/100/200/300kg可以与焊接卡盘、调枪机构、气动尾座配合使用

100公斤焊接变位机参数：

型号	BY-100
输入电源	AC110V/220V 50/60Hz
负载能力0°/90°	100Kg/50Kg
工作台直径	345mm
工作台高度	415mm
工作台转速	1～7/2-15rpm
工作台翻转角度	0～90°
工作台翻转方式	手动翻转
旋转电机	120W
外形尺寸	500470415mm

100公斤变位机主要用于中小体积管道，法兰等环形工件的电动旋转或电动翻转变位，从而是想理想的焊接位置和焊接速度。我司变位机常与焊接机器人、焊接操作机、焊机等设备配套使用，组成自动焊接中心；也可用于手工焊接、装配、修补等场合的工件变位环形焊缝的焊接。

回复引用举报

QHLIU68

精华：0帖
求助：0帖
帖子：1帖 | 760回
年度积分：0
历史总积分：3377
注册：2011年5月08日

发表于：2013-01-09 16:06:12

15楼

焊接变位机,我公司95年就有用；进口直流调速。

国产多是变频调速

回复引用举报

王者之师-普渡众生

精华：2帖
求助：1帖
帖子：47帖 | 6717回
年度积分：0
历史总积分：21131
注册：2006年1月05日

发表于：2013-01-09 21:26:51

16楼

焊接变位仪

大型的变位仪一般用变频器调速，小型的变位仪一般用直流调速，

可以手动自动控制，可以正反转

回复引用举报

王者之师－－djgyy

精华：0帖
求助：0帖
帖子：4帖 | 1200回
年度积分：100
历史总积分：20331
注册：2020年6月23日

发表于：2013-01-10 07:55:26

17楼

引用 xiamenzq 的回复内容：环缝自动焊接变位机　　环缝自动焊接变位机特点：　　1.直流电机驱动的回转机构，速度无级可调；　　2.具有自锁功能的蜗轮蜗杆翻转机构，工作台0～90°无级翻转；　　3.特殊的抗电磁干扰设计，有效降低了TIG焊接时的高频干扰，可有效提高焊接品质；　　4.可配置具自控功能的控制器，控制焊机的工作状态和工作时间，实现变位机与焊机的联动；　　5.配有调枪机构，固定焊炬位置；　　6 .配有导轨和气动顶尖，实现对工件的自动夹紧功能.

回复引用举报

王者之师—广州@阿君

[版主]
精华：25帖
求助：18帖
帖子：503帖 | 6997回
年度积分：0
历史总积分：66772
注册：2010年6月26日

发表于：2013-01-25 23:44:11

18楼

本期猜设备送积分的答案为：焊接变位机

中文名称：

焊接变位机

英文名称：

positioner

定义：

将焊件回转或倾斜，使接头处于最有利于焊接位置的装置。

应用学科：

机械工程（一级学科）；焊接与切割（二级学科）；焊接与切割工艺装备与设备（二级学科）。。。再或者与焊接用的工业机器人一起配套使用！！！

公布名单之前，首先感谢大家一如既往的支持电工论坛所举办的猜设备送积分活动。电工论坛的发展，离不开每一个参与者的大力支持和鼎力相助！！！

准确不打擦边球以及正确答案的先后顺序的评分规则评奖如下：

本期获奖名单公示如下，请大家相互监督！

一等奖：

strongingli 丰李－－－－王者之师 300积分

（该参与者把设备的工作原理以及设备型号参数等等。。。都说得很到位）如下：

BY-600变位机参数表

输入电源
AC220V 50Hz
负载能力0° / 90°
600Kg / 300Kg
工作台直径
650mm
工作台高度
675mm
工作台转速
0.1~1.8 r.p.m.
工作台翻转角度
0~90°
工作台翻转方式
电动翻转
工作台翻转速度
2.5r.p.m.
外形尺寸
650×800×675mm
重量
186kg

二等奖：

zxh_3000 银光人生—华 100积分

yuhui-119 江湖混混-余辉 100积分

三等奖：

xiamenzq xiamenzq 50积分

QHLIU68 QHLIU68 50积分

平振鹏王者之师-普渡众生 50积分

希望大家继续参与 and 多多参与本活动！！！

回复引用举报

江湖混混-余辉

[版主]
精华：53帖
求助：44帖
帖子：3351帖 | 28451回
年度积分：603
历史总积分：131640
注册：2006年4月25日

发表于：2013-01-26 00:00:53

19楼

呵呵又获得100分

回复引用举报
