收集到的一些电子元件图！希望对大家有用 点击：410 | 回复：6

王者-曹建军

关注 私信



发表于：2012-12-17 20:52:09

楼主

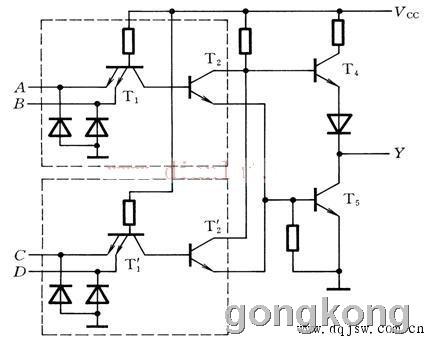

TTL与或非门电路

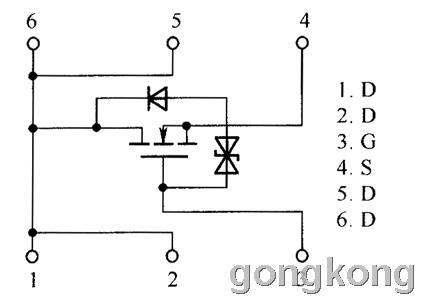

场效应晶体管RTF010P02、RTF011P02、RTF015P02内部电路

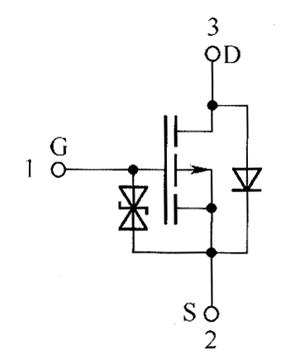

场效应晶体管RTL035N03、RTQ020N03、RTQ035N03内部电路

场效应晶体管RTQ025P02、RTQ030P02、RTQ035P02内部电路

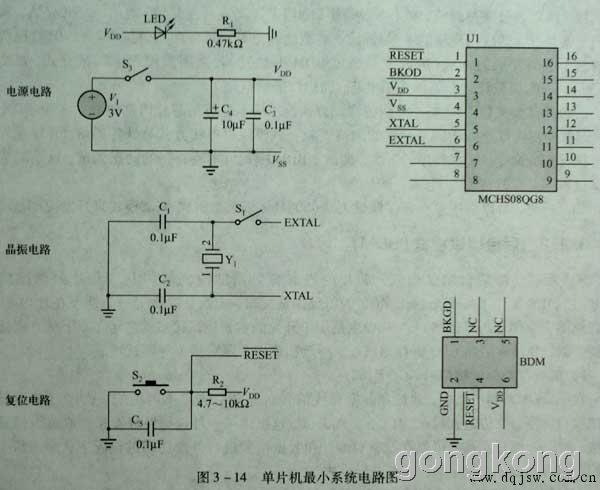

单片机最小系统系统原理图

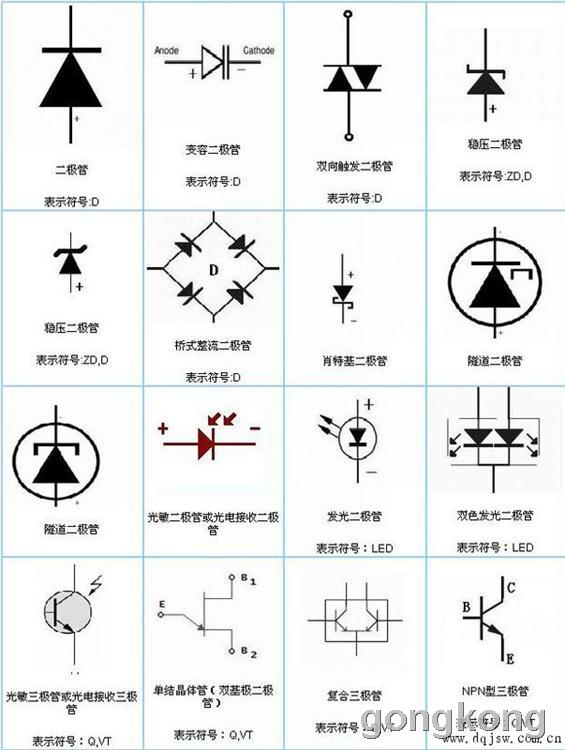

二极管符号

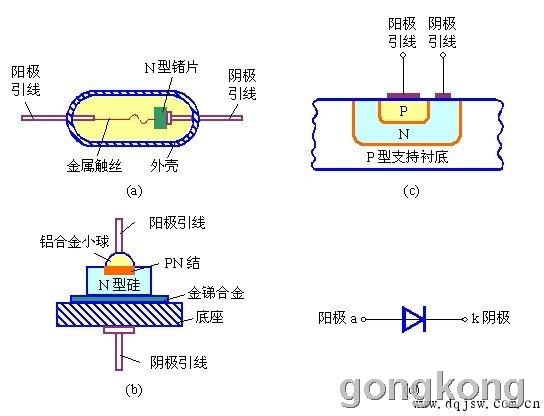

二极管内部结构.

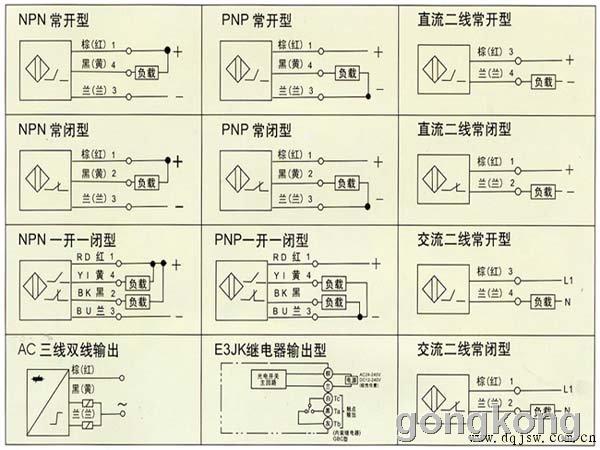

接近开关接线图
