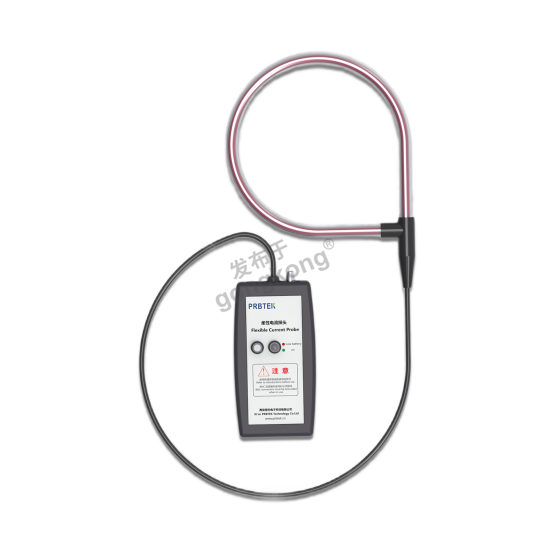

罗氏线圈（Rogowski Coil）作为空心式电流传感器的核心品类，凭借响应快、测量范围广、无磁饱和的优势，早已成为电力系统、工业控制、新能源设备等领域电流测量的“主力军”。而变比计算，正是解锁罗氏线圈精准测量的关键，更是工程师选型、校准设备时绕不开的核心环节。

很多人在使用罗氏线圈时，会忽略变比计算的准确性，殊不知一旦变比出现偏差，二次输出信号与一次被测电流的对应关系就会紊乱，直接导致测量数据失真，轻则影响设备控制精度，重则威胁整个系统的安全运行。对电力工程师、设备运维人员来说，吃透罗氏线圈变比计算方法，才算真正掌握了罗氏线圈的使用精髓。

罗氏线圈变比的核心原理，一看就懂

罗氏线圈的变比，也常被称为匝数比或变换系数，本质就是一次被测电流与二次感应电压、电流之间的比例关系，其核心原理源于我们熟悉的电磁感应定律。

简单来说，当一次侧的被测导体有变化电流通过时，罗氏线圈会感应出与电流变化率成正比的二次电压，再通过积分器将这份电压信号转换为与一次电流成正比的输出信号，这样就完成了电流的精准测量。而变比的核心逻辑，就是一次电流范围与二次输出信号范围的比值，计算时需要结合线圈匝数、几何参数以及外接电路参数综合考量，不能单一依赖某一个数值。

罗氏线圈变比计算：核心公式+参数拆解

罗氏线圈的变比计算分为理想状态和实际应用两种场景，理想状态下可简化计算，实际应用中则需要结合外接设备参数修正，这样才能保证计算结果的准确性，适配真实工况需求。

1. 理想状态下的基础变比公式

理想状态下，我们可以忽略线圈电阻、漏感等损耗，此时罗氏线圈的变比K计算公式十分简洁：K = N2 / N1（其中N1为一次侧匝数，N2为二次侧线圈匝数）。

这里有个关键知识点需要注意，罗氏线圈是空心结构，一次侧通常为1匝，也就是被测导体直接穿过线圈即可，无需额外缠绕；而N2是线圈实际缠绕的总匝数，一般会在产品出厂时明确标注，比如1000匝、2000匝，直接取用即可。

这个公式的推导也很容易理解，理想状态下一次磁动势等于二次磁动势，即I1×N1 = I2×N2，换算后就能得到电流变比K = I1/I2 = N2/N1，无需复杂的推导过程，实操中可直接套用。

2. 实际应用中的完整变比公式（含外接积分器）

真实工况中，罗氏线圈必须搭配积分器使用，此时变比计算就需要加入积分器参数修正，完整公式需结合线圈参数与外接电路参数：K = (N2×R×C) / (N1×Ae×μ0)（公式中各参数含义如下）。

N1：一次侧匝数，默认1匝，特殊定制线圈需按出厂标注取值，不可随意假设；

N2：二次侧线圈匝数，以产品出厂标注为准，是固定参数；

R：积分器反馈电阻，单位为Ω，常见取值范围在1kΩ-100kΩ之间，需按积分器实际参数填写；

C：积分器反馈电容，单位为F，常见取值1nF-100nF，与反馈电阻搭配使用；

Ae：线圈有效截面积，单位为m²，由线圈内径、外径及长度计算得出，也可参考出厂说明书；

μ0：真空磁导率，属于常量，固定取值4π×10^-7 H/m，直接代入计算即可。

3. 电压变比与电流变比的转换方法

实际应用中，有时需要将二次电流信号转换为电压信号输出，这时就需要用到电压变比KU的计算，公式很简单：KU = K×RL（其中RL为二次侧负载电阻，单位为Ω）。

通俗来讲，电压变比就是电流变比乘以负载电阻，只要算出电流变比，再结合实际使用的负载电阻数值，就能快速得到电压变比，适配不同的信号输出需求。

实操案例：一步步教你计算罗氏线圈变比

光懂公式不够，结合实际案例实操一遍，才能真正掌握变比计算方法，下面我们以一款工业级罗氏线圈为例，完整演示变比计算的全流程，新手也能跟着上手。

首先准备好所需参数（均为工业常用标准参数）：N1=1匝（默认），N2=1500匝，积分器反馈电阻R=10kΩ（10000Ω），反馈电容C=10nF（10×10^-9 F），线圈有效截面积Ae=0.001m²，二次侧负载电阻RL=100Ω。

第一步，计算理想电流变比。代入基础公式K = N2/N1，即K=1500/1=1500，这意味着一次电流为1500A时，二次电流为1A，理想状态下可直接用这个变比估算。

第二步，计算实际应用变比（含积分器）。代入完整公式K = (N2×R×C)/(N1×Ae×μ0)，代入数值计算：(1500×10000×10×10^-9)/(1×0.001×4π×10^-7)，最终计算结果约为119400，这个数值才是贴合实际工况的变比，精准度更高。如果无需高精度测量，也可简化使用理想变比估算，节省计算时间。

第三步，计算电压变比。代入电压变比公式KU=K×RL，即KU=119400×100=11940000Ω，换算后可知，一次电流每变化1A，二次输出电压变化约11.94V，实际应用中可根据测量范围调整负载电阻，灵活适配需求。

第四步，验证与校准。计算完成后，一定要通过标准电流源进行校准，输入已知的一次电流，测量二次输出信号（电压或电流），验证实际比值是否与计算变比一致。常规场景下，偏差需控制在±1%以内，高精度场景（如新能源、科研实验）则需控制在±0.1%以内，确保测量数据精准可靠。

这些注意事项，能帮你避开变比计算的坑

很多工程师计算变比时，公式用对了，结果却依然有偏差，多半是忽略了一些细节问题。掌握以下几点注意事项，能有效提升变比计算的准确性，避免因计算失误影响设备运行。

参数准确性是前提，线圈匝数、有效截面积一定要以出厂说明书为准，不要凭经验猜测；积分器的电阻、电容最好用万用表实测，避免标称值与实际值存在偏差，毕竟细微的参数差异，都会导致计算结果出现较大误差。

要分清理想与实际的差异，低频测量（<1kHz）时，线圈电阻、漏感的影响较小，可使用理想公式简化计算；高频测量（>1MHz）时，必须使用完整公式，同时还要考虑寄生参数的影响，不能简化处理。

线圈安装位置也会影响变比，被测导体必须穿过线圈中心，若偏移中心轴线，会导致线圈有效截面积Ae发生变化，此时需要重新计算变比，否则会出现测量偏差。

高温环境下，电阻、电容的参数会发生漂移，计算时需加入温度补偿系数，比如金属膜电阻的温度系数通常为±50ppm/℃，结合温度修正，才能保证计算结果的稳定性。

测量非正弦电流（如谐波电流）时，不能直接套用常规公式，需结合傅里叶变换，按不同频率分段计算变比，这样才能适配非标准电流的测量需求。

罗氏线圈变比计算的常见应用场景

变比计算不是单纯的理论推导，而是服务于实际应用，不同领域的应用需求不同，变比的计算侧重点也会有所差异，精准匹配场景需求，才能让罗氏线圈发挥最大作用。

电力系统中，高压输电线路的电流测量是罗氏线圈的主要应用场景之一，此时变比需匹配继电保护装置的输入范围，常见的1000:1、2000:1变比应用最为广泛，能精准适配高压场景的测量需求。

工业控制领域，变频器、逆变器的输出电流检测离不开罗氏线圈，变比需根据设备额定电流计算，确保二次信号能完美适配PLC、示波器等检测设备，保障工业生产的稳定性。

新能源领域（光伏逆变器、储能系统）对测量精度要求较高，变比计算需满足高精度（±0.2%）、宽频带（10Hz-1MHz）的要求，才能精准监测电流变化，保障新能源设备的高效运行。

科研实验中，脉冲电流、瞬时大电流的测量需要定制罗氏线圈，变比计算需更加精准，同时要适配实验数据采集需求，为科研实验提供可靠的测量支撑。

罗氏线圈变比计算，核心就是摸清匝数比与外接电路参数的关联，不用被复杂的公式吓倒——理想状态下可简化为匝数比计算，实际应用中只要结合积分器、负载电阻等参数修正，就能得到精准的变比数值。

对工程师而言，掌握变比计算方法，不仅能精准完成罗氏线圈的选型、校准，更能避免因变比偏差导致的测量误差，让设备运行更安全、数据更精准。无论是电力系统运维、工业设备调试，还是科研实验，精准的变比计算，都是罗氏线圈高效应用的前提。
