基于 NI cRIO 架构思想，在树莓派 + LINX 环境下实现多循环、模块化、远程交互的嵌入式测控框架，采用主处理、TCP 通信、UI 更新分离架构，配合队列、用户事件、CVT 实现安全启停与数据交互，适用于低成本嵌入式远程采集与控制场景。

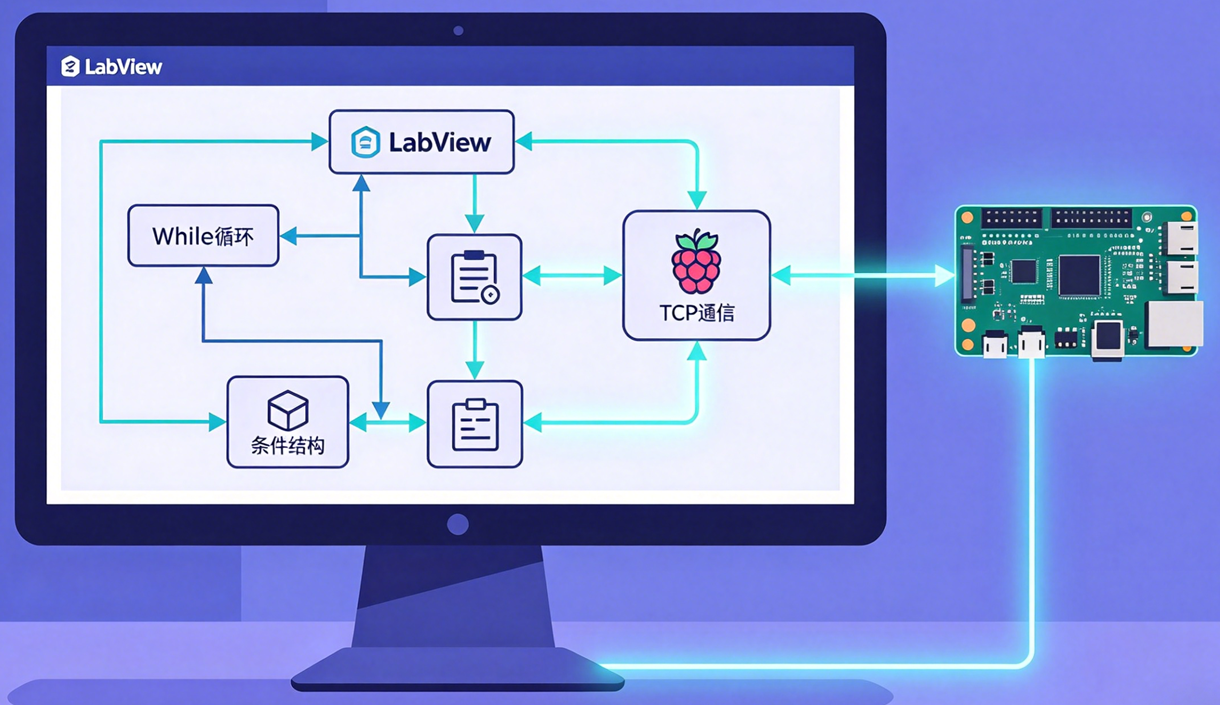

一、核心架构说明
硬件：Raspberry Pi 3 + LINX 工具包，无头运行，TCP 服务端 + PC 客户端
软件：LabVIEW 2014 Home 版，多循环并行，队列消息 + 用户事件 + CVT 共享变量
功能：温度采集、阈值告警、远程参数下发、安全退出、数据上送
1. 循环划分
主处理循环：传感器采集、逻辑判断、队列指令执行
TCP 接收循环：解析客户端指令，触发事件入队
TCP 发送循环：定时上送温度与告警状态
UI 更新循环：通过 CVT 同步显示，不阻塞采集
停止控制循环：统一触发退出，保障资源安全释放
2. 通信机制
队列：指令有序分发，确保执行时序
用户事件：一对多广播，支持多循环同步触发
CVT：跨循环共享数据，解耦模块依赖
TCP/STM：简化连接管理，支持多客户端接入
二、使用场合
低成本嵌入式测控、教学实验、 makers 项目
无头运行、远程监控、多传感器采集 + 简单控制
需稳定启停、模块化、易维护的中等复杂度系统
三、架构特点
类 cRIO 分层解耦，采集 / 通信 / 界面互不阻塞
队列 + 事件混合调度，兼顾有序与广播
全局停止机制，支持交互式与远程退出
模块化封装，便于移植与二次开发
适配树莓派 Linux 环境，无本地界面仍可靠运行
四、使用注意事项
停止优先用用户事件 / 队列，避免全局变量强耦合
事件注册需在事件结构前执行，防止消息丢失
多循环共享资源需统一管理，避免竞争
无头模式禁用本地界面事件，改用指令退出
数据交互优先 CVT / 队列，减少全局变量滥用
五、与同类方案对比
表格
方案 | 实时性 | 复杂度 | 成本 | 适用场景 |
原生 cRIO | 高 | 高 | 高 | 工业关键测控 |
本架构 | 中等 | 中 | 低 | 教学、 makers、轻量采集 |
单循环顺序 | 低 | 低 | 低 | 简单一次性任务 |
六、应用案例
RPi 采集 PmodTMP3 温度，超阈值点亮 LED；通过 TCP 接收上限 / 回差设置，上送实时数据至 PC；点击停止或远程发退出指令，多循环同步安全退出，无资源泄漏。
七、总结
该架构在树莓派上复刻 cRIO 核心思想，以多循环 + 消息驱动 + 安全停止为骨架，兼顾可靠性与易用性，适合嵌入式 LabVIEW 开发者快速搭建稳定的远程测控系统。
