CK-GW08系列是晨控为工业多通道需求研制的一款网关控制器,方便用户集成到PLC等控制系统中，系统集成了8路读写接口，并且支持大部分工业协议ModbusTCP、Profinet、EtherNet/IP、CC-Link IE、EtherCat以及自由协议TCP/IP等

本期主题：围绕CK-GW08系列产品的CC-Link通讯协议与三菱PLC进行通讯配置说明。

0、准备阶段

l 编程软件：GX Works2

l 多通道网关控制器：CK-GW08

l 工业RFID读写器：CK-FR03-A01

l PLC：三菱Q03CPU

l 通讯协议：CC-Link

l 连接方式：以太网

一、配置设置

1、设置IP

打开软件，点击搜索

刷新设备，点击齿轮按钮设置IP

2、添加配置文件

l “工具” -> “配置文件管理”-> “登录”

l 添加设备文件“gzChenKong_CCIEBS_1_en.cspp

3、PLC设置

在PLC参数中设置好plc的IP地址

打开CC-LinkIEF Basic设置

4、CC-Link设置

勾选使用CC-linkIEFBasic

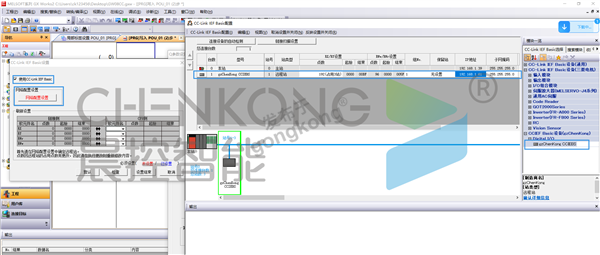

打开网络配置设置

添加刚刚加入的设备文件

占用点数选择192(占用3站)

设置设备IP地址

反映设置并关闭

5、分配软件点数

分配软件点数

分配完后点击设置结束保存

并且点击设置结束保存参数配置

6、下载程序

将配置参数下载到PLC

下载完成后，断电重启PLC，启动配置

配置完成

二、功能块使用说明

1、功能块引脚说明

2、操作案例

（1）自动读取UID

置位AUTO_UID引脚，在通道有标签的时候，自动读取UID数据到UID_DATA中。

（2）写数据操作

将需要写入的数据写到Write_DATA区

在有标签时候，置位WriteE_BOOL

等待Done即可写入完成

(3) 读数据操作

有标签时候，置位Read_BOOL

等待Done置位，即读取完成

数据缓存在READ_DATA中
