在电子测量领域，电压探头的底噪是衡量其性能的核心指标之一，直接影响微弱信号检测的准确性。很多工程师在测试底噪时，常因步骤疏漏或参数设置不当，导致结果偏差，无法真实反映探头本身的噪声水平。本文将结合实操经验，详细讲解电压探头底噪的测试全流程，帮你快速掌握核心方法，获取精准测试数据。

一、测试前的核心准备

测试底噪的核心逻辑是隔绝外部信号，仅采集探头自身噪声，因此前期准备直接决定测试结果的准确性，需重点关注设备与环境两大维度。

1. 必备设备清单

测试需提前准备以下器材，不同类型探头需匹配对应配件：

• 待测电压探头：涵盖高压差分探头、单端电压探头等常用类型，需确认探头衰减档位（如1X/10X）、带宽等基础参数；

• 示波器：带宽需至少为探头带宽的3倍（确保能覆盖探头噪声的全频率范围），同时具备有效值测量、带宽限制等功能；

• 专用配件：50Ω终端匹配器（适配支持匹配的探头）、短路帽/金属短路片（用于探头输入端子短接）、低阻抗接地连接线（减少干扰引入）；

• 辅助工具：若需排除接地环路干扰，可准备示波器隔离通道配件或电池供电方案。

2. 测试环境与预热

• 环境选择：需在电磁干扰极小的空间内操作，远离大功率电器、高频信号发生器、变频器等设备，避免工频干扰（50Hz/100Hz）或高频噪声污染测试结果；

• 预热要求：示波器与电压探头需同步预热10~30分钟，让设备内部电路达到稳定工作状态，避免因温度变化导致噪声数据波动；

• 连接规范：探头与示波器的连接需牢固无松动，接口处避免接触不良引发额外噪声，同时确保探头接地端与示波器接地端连接可靠。

二、关键测试步骤实操

底噪测试的核心是“短接输入+参数优化”，不同类型探头的操作细节略有差异，需针对性调整。

1. 探头输入端子短接

这是隔绝外部信号的关键步骤，需根据探头类型选择正确的短接方式：

• 单端电压探头：将探头的信号输入端（正端）与接地端（负端）直接短接，优先使用原厂短路帽，也可采用金属片短接，确保短接无间隙，避免残留外部信号；

• 差分电压探头：将两个差分输入端子（V+和V-）相互短接，同时保证探头接地端与示波器接地端可靠连接，防止共模噪声干扰测试结果；

• 衰减档位选择：测试时优先使用探头常用档位（如10X），不同衰减档位的底噪水平存在差异，需分别测试以获取完整数据。

2. 示波器参数精准设置

参数设置直接影响噪声波形的观测精度，需严格遵循以下规范：

• 耦合方式：选择DC耦合，AC耦合会滤除低频噪声成分，导致测量结果偏低，无法真实反映底噪全貌；

• 带宽设置：若需测试特定带宽下的底噪（如20MHz带宽），开启示波器带宽限制功能；若需检测全带宽底噪，关闭带宽限制，完整采集探头噪声信号；

• 时基与垂直档位：时基调整至适中范围（如100μs/div），确保屏幕上能显示稳定的噪声波形；垂直档位调小（如1mV/div、2mV/div），让噪声波形占据屏幕2/3左右，便于清晰观测波形细节；

• 触发方式：选择Auto（自动触发）模式，保证随机噪声波形稳定显示，避免因触发异常导致数据遗漏。

3. 接地环路干扰消除

接地环路是引入外部噪声的主要诱因，需通过以下方式降低干扰：

• 缩短接地引线：探头接地夹尽量靠近短接端子位置，减少接地连接线长度，过长的引线会形成环路，拾取周围电磁干扰；

• 进阶干扰抑制：若示波器支持，可使用隔离通道进行测量，或采用电池供电的示波器替代市电供电，进一步切断接地环路的干扰路径。

4. 噪声数据采集与记录

探头底噪为随机噪声，无固定频率特征，采集时需重点关注两个核心指标：

• 峰峰值（Vpp）：直接读取示波器屏幕上噪声波形的最高点与最低点电压差，这是直观反映底噪水平的核心指标；

• 有效值（Vrms）：若需精准数据，可通过示波器测量功能直接读取，常规情况下，峰峰值约为有效值的6~8倍，可作为快速估算参考。

三、数据处理与结果判断

测试完成后，需对数据进行处理，并结合专业标准判断探头底噪是否合格，避免误判。

1. 数据处理：减少误差的关键

• 多次测量取平均值：同一档位下重复测量3~5次，计算峰峰值的平均值，降低偶然误差对结果的影响；

• 多维度测试覆盖：分别测试探头不同衰减档位（如1X、10X）、不同带宽下的底噪，形成完整的测试数据报告，全面反映探头性能。

2. 结果判断：区分底噪与外部干扰

测试数据需先排除外部干扰，才能判定为探头真实底噪：

• 异常干扰识别：若噪声波形中出现固定频率的尖峰（如50Hz工频干扰），属于外部电磁干扰，需重新优化测试环境（如更换测试地点、增加屏蔽措施）后再次测量；

• 正常底噪特征：合格的探头底噪应为无规律的随机波形，无明显周期性成分，这是区分真实底噪与外部干扰的核心标志。

3. 性能对比：参考官方标准

将实测底噪数据与探头 datasheet 标称值对比，判断探头性能：

• 若实测值与标称值接近，说明探头性能正常；

• 若实测值远高于标称值，需排查探头是否存在损坏、老化或连接松动等问题，必要时进行检修或更换。

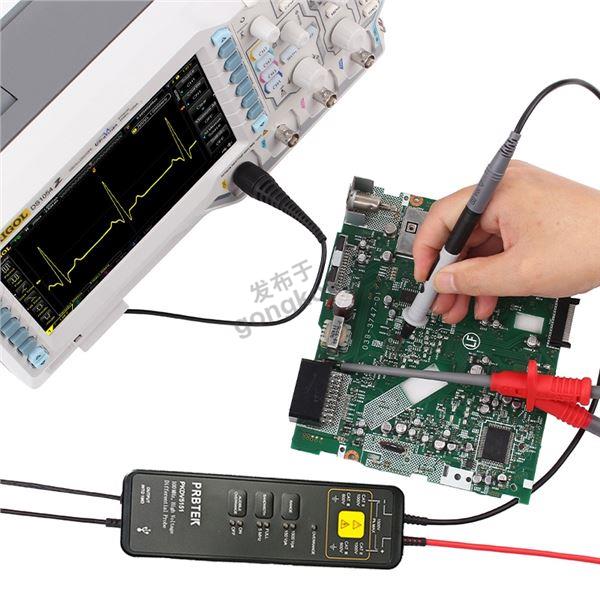

以普科科技PKDV508E高压差分探头为例，其底噪标称值为mV级，不同带宽下的实测数据需与标称范围匹配，方可判定为合格。

四、底噪的实际应用意义

电压探头的底噪并非“无关紧要”的参数，而是决定测量极限的核心因素：当被测信号幅值接近或低于探头底噪时，信号会被噪声“淹没”，导致测量结果失真，无法获取真实数据。尤其在电源纹波检测、传感器微弱信号采集、高精度电路调试等场景中，底噪更低的探头是保证测量准确性的前提。因此，在选型或测试时，需优先关注底噪指标，结合实际应用场景选择适配的探头类型。
