端子机大提速 点击：11 | 回复：1
端子机大提速，不用延时不用隔一扫描周期，直接连续运行!

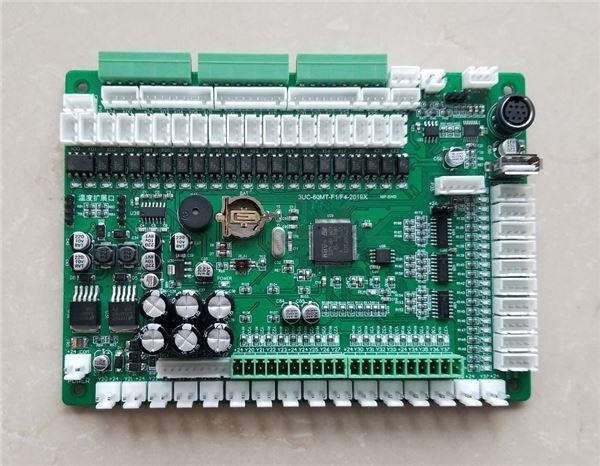

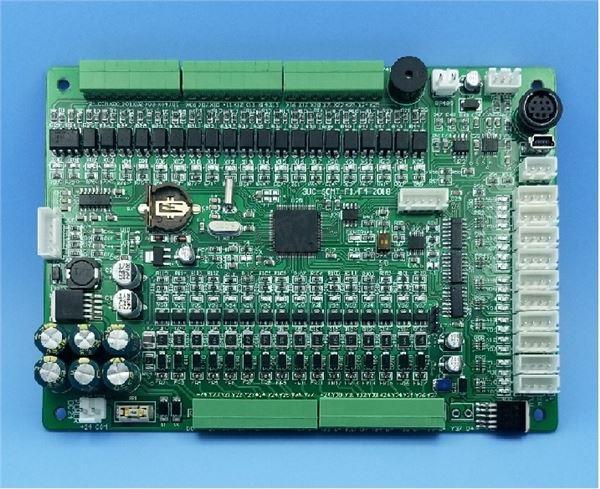

款式一：

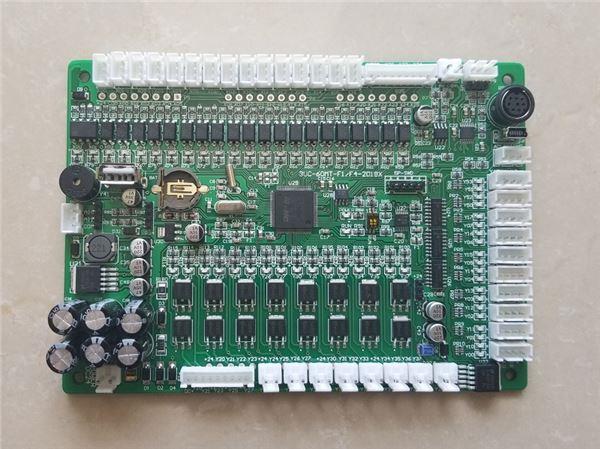

款式二：
款式三：

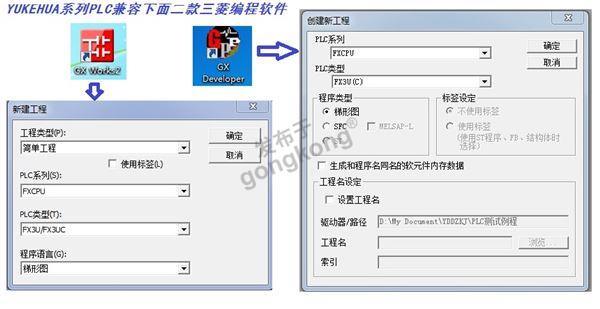

编程软件：

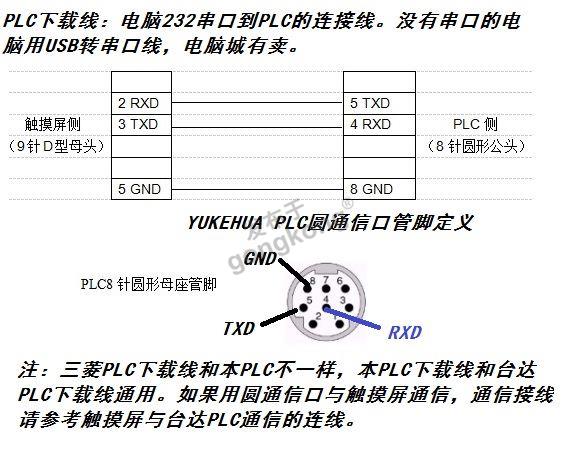

程序下载口：

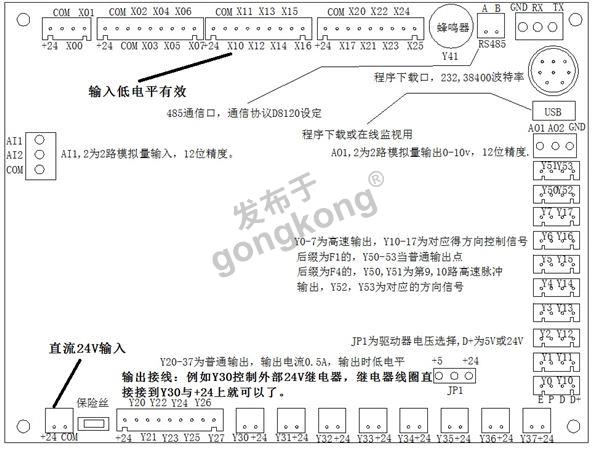

YD3u-60MT-2AI2AO-F1接线图：
型号：YDA3u-60MT-2AI-DC24-F1 | ||
电源 | DC24 | |
程序容量 | 8000步，1000步1MS | |
通信口 | 黑色8芯通信口为FX3u协议9600,7，E，1；硬件接口与台达下载口一样。白色232通信口通信协议通过设定D8126来实现，可选FX3u、ModbusRtu从机、RS指令。485口通信协议通过设定D8120来实现，可选FX3u、Modbus Rtu从机、RS指令。1个USB口用于高速下载,在线监视。 | |
USB | 1个USB口用于程序下载与在线监控 | |
开关量输入 | 22点DC24输入，X0-X25,低电平有效。 | |
开关量输出 | Y0-Y37为晶体管输出DC24V。Y0-7为高速输出口（最高100K）,Y10-Y17为对应的脉冲方向,高速口与方向口电流最大0.2A。Y20-Y37电流为0.5A。外部负载公共端接+24，另一端接到PLC输出口Y。 | |
模拟量输入 | 2路模拟量输入，12位精度，输入电压：0-10V、0-20MA；读模拟量用RD3A指令。 | |
模拟量输出 | 2路模拟量输出，12位精度，输出电压：0-10V，写模拟量输出用WR3A指令。 | |
继电器M | M0-M3071,掉电保存范围可设M0-M1023，默认M500-M1023。 | |
步进点S | S0-1023,掉电保存范围可设S0-S1023，默认S500-S999。 | |
定时器 | 100MS：T0-T199，累积型掉电保存T184-T199。 10MS：T200-T249, 累积型掉电保存T246-T249。 1MS：T250-T383,其中T250-255为累计型。 | |
计数器 | 16位计数器：C0-C199，掉电保存C100-199。 32位计数器：C200-C234, 掉电保存C220-234。 32位高速计数器：C235-240为单相计数器，不倍频；C241-240为单相计数器，2倍频；C250-252为双相计数器，不倍频；C253-255为双相计数器，2倍频； | |
寄存器D | D0-D7999，掉电保存范围可设D0-7999,默认D200-D7999。 | |
尺寸 | 164X118X20 | |
型号：YDA3u-60MT-2AI-DC24-F4 | ||
电源 | DC24 | |
程序容量 | 16000步，3000步1MS | |
通信口 | 黑色8芯通信口为FX3u协议38400,7，E，1；硬件接口与台达下载口一样。白色232通信口通信协议通过设定D8126来实现，可选FX3u、ModbusRtu从机、RS指令。485口通信协议通过设定D8120来实现，可选FX3u、Modbus Rtu从机、RS指令。1个USB口用于高速下载,在线监视。 | |
USB | 1个USB口用于程序下载与在线监控 | |
开关量输入 | 22点DC24输入，X0-X25,低电平有效。 | |
开关量输出 | Y0-Y37为晶体管输出DC24V。Y0-7,Y50-51为高速输出口（最高100K）,Y10-Y17,Y52-53为对应的脉冲方向,高速口与方向口电流最大0.2A。Y20-Y37电流为0.5A。外部负载公共端接+24，另一端接到PLC输出口Y。 | |
模拟量输入 | 2路模拟量输入，12位精度，输入电压：0-10V、0-20MA；读模拟量用RD3A指令。 | |
模拟量输出 | 2路模拟量输出，12位精度，输出电压：0-10V，写模拟量输出用WR3A指令。 | |
继电器M | M0-M3071,掉电保存范围可设M0-M1023，默认M500-M1023。 | |
步进点S | S0-1023,掉电保存范围可设S0-S1023，默认S500-S999。 | |
定时器 | 100MS：T0-T199，累积型掉电保存T184-T199。 10MS：T200-T249, 累积型掉电保存T246-T249。 1MS：T250-T383,其中T250-255为累计型。 | |
计数器 | 16位计数器：C0-C199，掉电保存C100-199。 32位计数器：C200-C234, 掉电保存C220-234。 32位高速计数器：C235-240为单相计数器，不倍频；C241-240为单相计数器，2倍频；C250-252为双相计数器，不倍频；C253-255为双相计数器，2倍频； | |
寄存器D | D0-D7999，掉电保存范围可设D0-7999,默认D200-D7999。 | |
尺寸 | 164X118X20 | |
楼主最近还看过
智能比例阀放大板YD-4020F

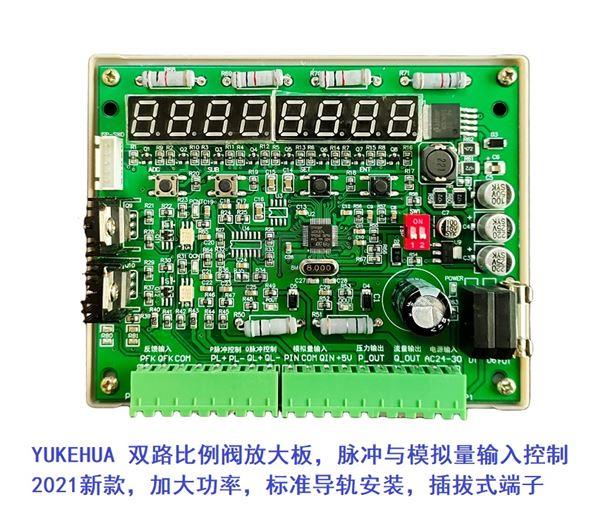

脉冲控制比例阀放大板特点 | |
输入电源 | DC24直流12-50V或交流AC12-36V |
输入规格 | 脉冲控制（500-3000Hz）或模拟量0-10V,0-5V,±10V控制 |
输出规格 | 适用于5-45欧阻抗的所有比例阀方向阀，每路最大输出电流2.5A |
显示输出电流 | 上电时自动显示输出电流，或不在参数设定模式时按ADD键 |
显示输入电压或脉冲 | 参数设定模式退出时按SUB键 |
参数修改说明：按SET键，左边显示参数号P000，右边显示该参数的值。按ADD或SUB键选择要修改的参数号，按ENT键确认要修改的参数，确认后右边的值会闪烁，此时可通过ADD或SUB键修改参数值，按ENT保存该参数的值。 注：如P001有设密码，默认密码0123。P000应设定和P001一样，才能进入到P001及P001以上参数。 | |||
参数号 | 功能说明 | 默认值 | 参数可设定范围 |
P000 | 参数设定登录 | ||
P001 | 参数设定密码 | 0 | 0-9999，设为0时无密码 |
P002 | 放大板电源电压设定 | 32 | 12-50DC |
P003 | P通道电磁阀阻抗 | 10 | 5-50欧 |
P004 | Q通道电磁阀阻抗 | 40 | 5-50欧 |
P005 | 设为0：为模拟量输入控制； 设为1：为脉冲输入控制； | 0 | 0或1 |
P006 | 设为0：为模拟量0-10V输入； 设为1：为模拟量0-5V输入； 设为4：为模拟量0-10V输入,输入口为QIN，PIN无效。5V时相当于0点，不输出。大于5V，QOUT输出，小于5V，POUT输出。 | 0 | 0-4 |
P007 | P通道启动电流 | 0 | 0-0.50A |
P008 | P通道额定电流 | 0.80A | 0-2.55A |
P009 | Q通道启动电流 | 0 | 0-0.50A |
P010 | Q通道额定电流 | 0.80A | 0-2.55A |
P011 | P通道加速时间 | 0 | 0-9.99秒 |
P012 | P通道减速时间 | 0 | 0-9.99秒 |
P013 | Q通道加速时间 | 0 | 0-9.99秒 |
P014 | Q通道减速时间 | 0 | 0-9.99秒 |
P015 | P通道输出电流保护值 | 2.00A | 0-2.55A |
P016 | Q通道输出电流保护值 | 2.00A | 0-2.55A |
P017 | -10V校正系数 | 1 | 0.01-1 |
增量式PID参数： | |||
参数号 | 功能说明 | 默认值 | 参数可设定范围 |
P018 | P通道比例系数 | 0.01 | 0.00-1 |
P019 | P通道积分 | 0.01 | 0.00-1 |
P020 | P通道微分 | 0.00 | 0.00-1 |
P021 | Q通道比例系数 | 0.01 | 0.00-1 |
P022 | Q通道积分 | 0.01 | 0.00-1 |
P023 | Q通道微分 | 0.00 | 0.00-1 |

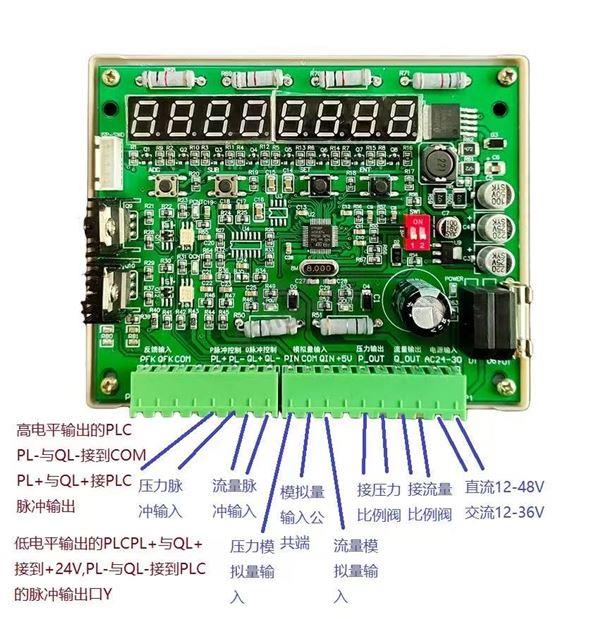

接线图：
