SMT贴装攻略:工艺边——电子制造的“隐形战场”还是行业套路?
点击:7 |
回复:0
四川英特丽
- 精华:0帖
- 求助:0帖
- 帖子:78帖 | 12回
- 年度积分:3
- 历史总积分:68
- 注册:2023年3月09日
发表于:2026-01-20 13:42:05
楼主

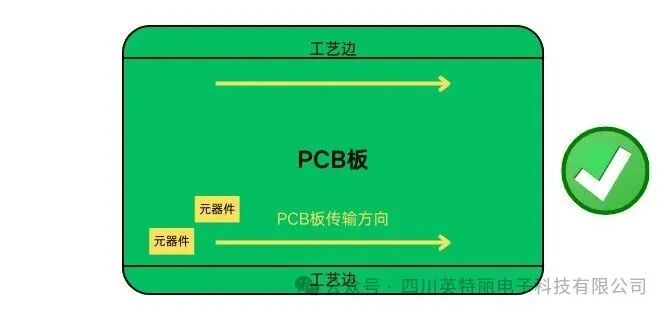

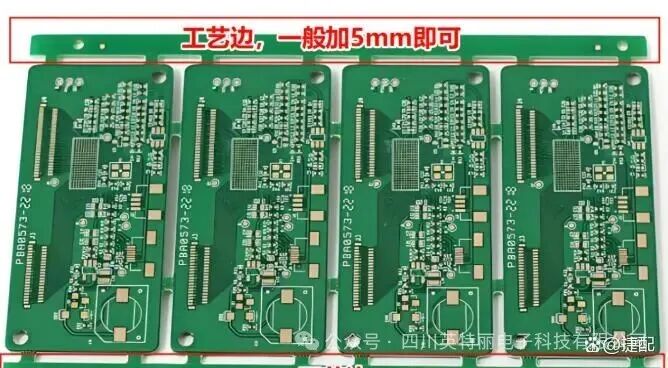

在电子制造车间,一块宽度不足1厘米的空白区域,正引发着工程师与成本控制者的激烈博弈。这看似简单的工艺边,实则是SMT生产线上的“战略要地”——它既能成为精密制造的守护者,也可能被质疑为行业“潜规则”的遮羞布。首先要了解贴装过程中用到的设备,比如贴片机、波峰焊、AOI测试等,在运作的时候需要夹持PCB的边缘来进行一系列操作。贴片机导轨的夹边大约会夹持PCB板约3mm-5mm左右的宽度用于固定PCB板,能够保证贴装整体的品质和稳定性。工艺边:生产线上的“隐形守护者”
机械避障:贴片机导轨需夹持PCB边缘(标准夹持宽度3-5mm),工艺边如同“防撞栏”,避免高速运动的吸嘴(每秒5次)与元件碰撞导致设备损坏定位基准:工艺边上的Mark点相当于PCB的“身份证”,确保贴装精度达到头发丝直径的1/5(±0.05mm)应力缓冲:在回流焊280℃高温下,工艺边如同“减震器”,防止PCB变形导致元件虚焊。在实操过程中,保留工艺边,将大约增加5%板材费,但能降低30%左右的生产故障率。取消工艺边,可以用治具来印刷,贴装,过炉,与有工艺边的板子相比成本也会更高一点,印刷和贴装精度也会受一定影响。工艺边从来不是简单的“行业套路”,而是精密制造与成本控制的动态平衡。正如我们英特丽一位从业20年的SMT工程师所说:“我们不是在设计电路板,而是在设计生产线的‘生存空间’。”
