在材料科学、能源、冶金与半导体等研究领域,扫描电子显微镜(SEM)始终是研究微观结构不可或缺的核心工具。然而,在实际使用中,传统扫描电镜往往依赖人工操作和固定流程:
反复进样、调焦、换倍率、拍照、保存数据……
当样品数量和拍摄点位急剧增加时,这种模式不仅效率低下,也极易引入人为误差。
飞纳(Phenom)台式以其快速成像、操作简便、全自动化和可自由编程的优势,为实验室自动化提供了新的解决方案。随着实验室自动化与智能化的发展,支持自由编程的飞纳 SEM 正在让扫描电镜从“被动仪器”进化为“可调度、可协作的智能系统”。

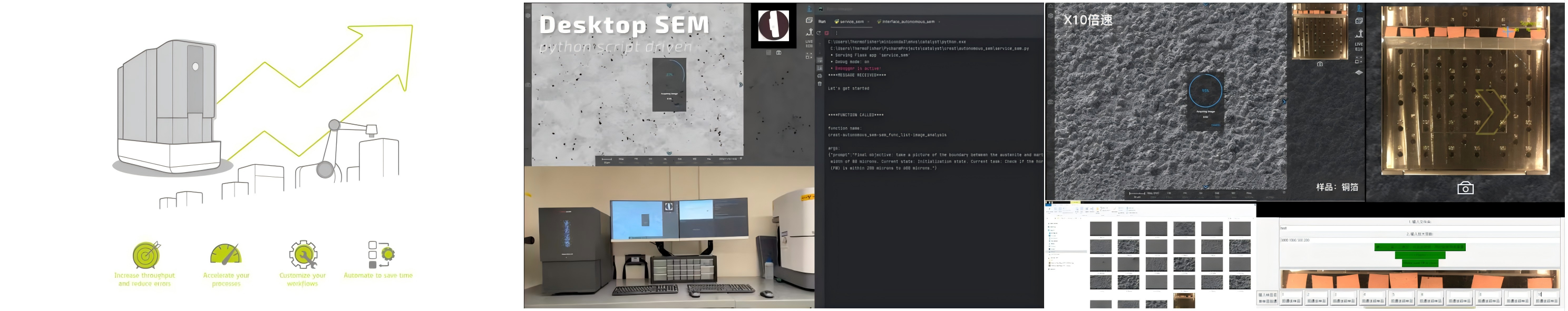

PPI 的英文全称为 Phenom Programming Interface,即飞纳扫描电镜的编程接口。
从技术角度看,PPI 是一个开放的控制接口,允许用户通过脚本或程序代码,直接调用飞纳电镜的核心功能,包括:
样品进出仓控制
放大倍率切换
视野移动与定位
自动对焦、自动亮度对比度
图像采集与保存
数据上传与实验流程联动
通过 PPI,飞纳电镜不再受限于固定流程,而是可以被编程驱动,成为实验流程中的自动执行节点。研究人员可以根据自身需求,构建高度定制化的检测方案,实现真正的“Free to Achieve”。
飞纳台式扫描电镜系列(如 Phenom XL G3 / Phenom ProX G7 / Phenom Pro G7)在科研和工业领域备受青睐,其核心优势包括:
快速成像:平均成像时间仅约 40 秒,比传统台式电镜快数倍
高分辨率:最高可达纳米级分辨率,满足微观结构精细分析需求
全自动操作:从进样、对焦、放大倍数切换到图像保存,全程自动化
长寿命灯丝:采用 CeB6 或 LaB6 晶体灯丝,灯丝寿命可达 3000 小时
自由编程接口(PPI):支持自定义实验流程,实现无人化、可编程、可扩展的检测方案
数据与平台联动:可将成像数据自动上传到服务器或实验室信息系统,实现集中管理和分析
这些特点使飞纳电镜不仅适用于科研实验室,也适用于材料检测、质量控制和工业流程监测等场景。

飞纳电镜结合机械臂,可以实现真正的无人化运行,在“黑灯实验室”中,操作流程如下:
机械臂自动抓取样品并放入飞纳电镜样品仓
电镜自动关闭舱门并开始进样
根据预设程序完成对焦、成像、倍率切换
图像与数据自动保存或上传至服务器
系统进入下一样品循环
这一模式下,飞纳电镜成为实验室自动化系统中一个高效、稳定的智能节点,实现高通量、低误差的数据采集。
自由编程的意义不仅在于自动化,更为人工智能应用提供了接口基础。
MIT 的研究团队利用飞纳电镜的 PPI 接口结合 ChatGPT,开发了实验科学家的 AI 助手 CRESt。
实验中,研究人员仅通过自然语言提出需求,例如:
“获取一张视野宽度为 80 微米的奥氏体与马氏体相区交界处的电镜图像。”
随后飞纳电镜自动完成倍率调整、视野搜索、位置移动与拍照,最终获得符合要求的 SEM 图像。
这一过程显示,飞纳电镜可以不仅执行固定指令,还能在 AI 算法指导下完成智能任务。
以传统 SEM 为例,抽检 10 份样品、每份样品选取 10 个区域、每个区域拍摄 6 个倍率,总共 6000 张图片。
人工操作不仅耗时,也容易引入操作误差。
通过飞纳电镜 + PPI,自由编程即可完成:
自动区域定位
自动倍率切换
自动拍照与命名
自动数据上传
实现 高通量、低误差、无人化操作,让科研人员将时间留给分析与创新。
支持 PPI 的飞纳电镜已经不再只是成像设备,而是一个 可二次开发的平台:
可对接机械臂,实现无人化运行
可嵌入 AI 算法,实现智能识别
可按流程调度,融入实验室自动化系统
这一变化为材料研究、工业检测、能源与半导体等领域打开了新的想象空间。
飞纳电镜以其 快速、稳定、自动化和自由编程 的特性,为实验室无人化和高通量研究提供了现实方案。
PPI 接口让扫描电镜从“执行工具”升级为“智能科研助手”,与 AI 结合更是赋予了仪器自主决策能力。
未来,科研人员可以把更多时间留给思考与创新,而把重复、繁琐的操作交给飞纳电镜完成,实现科研智能化与高效化的新篇章。
