一、行业痛点

华东某上市塑企32条注塑生产线，核心控制为32套西门子S7-400 PLC。当年规划时MPI/DP尚属主流，如今却成为智能化改造的最大障碍：

1. 没有以太网口，无法与新上线的S7-1500协同，也接不进MES；

2. 现场已装有7″威纶通MT8071iE触摸屏38台，若全部更换为带以太网口型号，价格昂贵。

3. 注塑节拍由6s缩短到3.6s后，187.5 kbps的MPI速率导致上位机采样周期高达2s，品质追溯数据严重滞后。

二、解决方案

捷米特ETH-S7300-JM01 Plus以太网通讯模块专为S7-300/400设计，模块体积71mm×25mm×96mm，直接插在CPU或DP口的9针母口上即可工作，无需外接电源，也不占用机架槽位。其核心价值：

1. 串口转以太网：将MPI/DP信号透明转换为标准TCP/IP；

2. 9针母口扩展：可同时连接任意品牌触摸屏（威纶通、昆仑通态、Pro-face、西门子等），实现多主站并行通讯；

3. 协议兼容：支持S7通信、Modbus TCP、OPCUA数据模型；

4. 即插即用：无需修改PLC程序，保持原有MPI地址与波特率；

5. 通讯速率：10/100M自适应，端到端延迟<5ms；

6. 隔离保护：磁耦隔离+TVS管，现场2kV群脉冲测试零丢包。

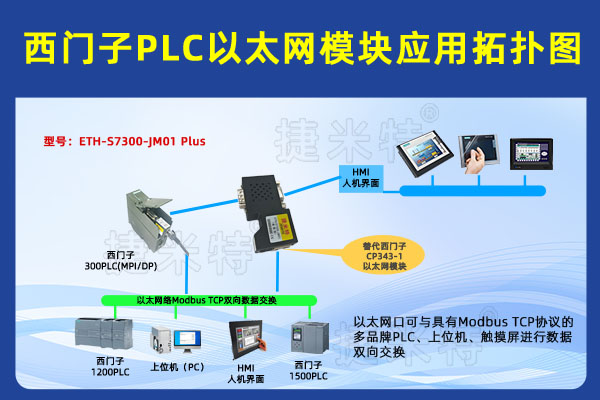

三、系统架构与设备清单

1. 现场层
·注塑机：东华650T全伺服机型32台
·控制器：西门子S7-400 CPU 416-2DP32套
·温度模块：西门子6ES7431-1KF10-0AB064块
·模块：捷米特ETH-S7300-JM01 Plus以太网通讯模块32只
·触摸屏：威纶通MT8071iE38台（原MPI口继续保留）

2. 控制层
·辅机PLC：西门子S7-1500 CPU 1511-1PN6套，负责取件机器人、中央供料、模温机协调

3. 信息层
·上位机：戴尔服务器2台
·SCADA：WinCC7.5+KepwareV6.9
·MES：自研Python+PostgreSQL架构

4. 网络设备
·工业交换机：赫思曼OCTOPUS8M-POE 4台，兆环网，RSTP<50ms自愈

四、实施步骤

Step1硬件安装

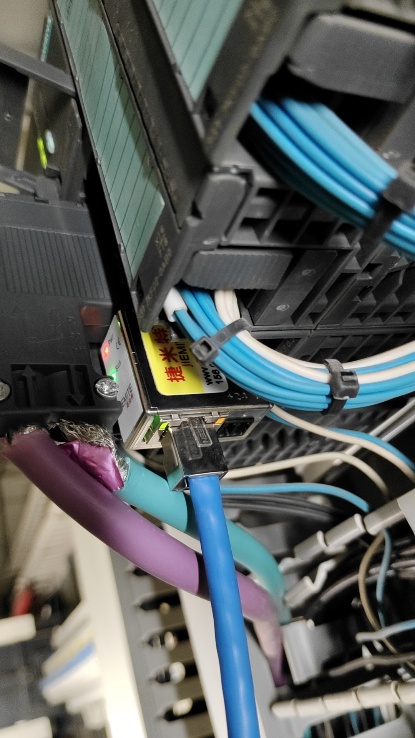

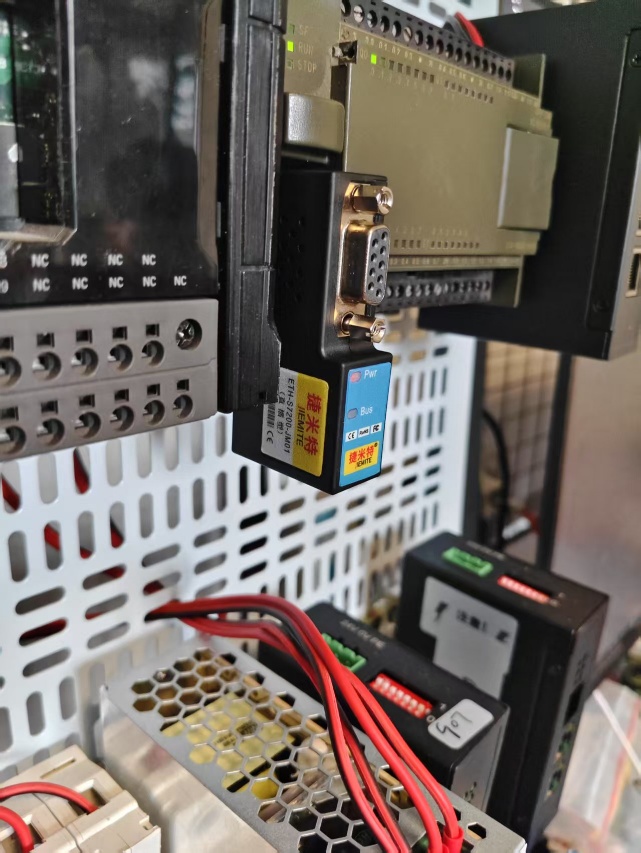

停机时间仅3min：拔下原9针总线插头→插入ETH-S7300-JM01 Plus以太网通讯处理器→将原插头再插到模块扩展母口→用CAT5e网线把模块RJ45口接到交换机。触摸屏仍插在扩展母口上，MPI地址保持“1”，无冲突。

Step2参数配置
通过捷米特NetDeviceV2.1.6软件，自动扫描到32个模块，批量设置：
·模块IP：192.168.10.100-131/24（与S7-1500同网段）
·S7-1500侧：在TIAPortalV17中建立“S7连接”，伙伴IP指向对应模块；
·触摸屏侧：威纶通EasyBuilderPro中把驱动改为“SIEMENSEthernet(ISO-on-TCP)”，填入模块IP即可，原有变量表无需改动。

Step3数据映射
S7-400与S7-1500之间通过捷米特内置的“PLC-PLC交换”功能建立2KB共享内存：
·DB1.DBW0-DBW99：实时温度、压力、注射速度（S7-400→S7-1500）
·DB2.DBW0-DBW31：机械手取件完成信号、模温机设定值（S7-1500→S7-400）
周期刷新20ms，完全覆盖3.6s的注塑节拍。

Step4上位机集成
WinCC通过Kepware“SiemensTCP/IPEthernet”驱动直接访问32个模块IP，OPC标签12000点，采样周期500ms。MES通过RESTfulAPI从WinCC读取关键品质数据，实现一模一档追溯。

五、运行效果

1. 通讯速率：由187.5 kbps提升到100Mbps，单包480byte数据往返延迟由800ms降至4.7ms；

2. 布线成本：取消MPI总线1200m，节约电缆及桥架费用约5.6万元；

3. 停机时间：单台机从原来4h（更换CP443-1+重新布线）缩短到3min；

4. 设备兼容：威纶通、昆仑通态、Pro-face等4个品牌6种型号触摸屏全部零改动继续使用；

5. OEE提升：品质追溯响应时间由2s降至200ms，首检不良率下降1.8%，整线OEE提高12.4%。

六、经验与展望

本次项目再次证明：老旧并不等于落后。捷米特ETH-S7300-JM01 Plus以太网通讯模块用最低的成本、最短的时间，把32台S7-400完整带入以太网世界，既保护了既有投资，又为后续OPCUA、MQTT上云奠定了坚实基础。下一步，工厂计划将模块的ModbusTCP功能开放给注塑机配套的热流道温控器，实现“一网到底”，届时整厂900余台辅助设备都可统一接入TSN时间敏感网络，真正迈向数字化注塑工厂。

(其他内容配置过程及其他相关咨询可联系杨工。)
