电压探头是电子测量领域中不可或缺的工具，它能够将待测电路中的电压信号安全、准确地传输至测量仪器，如示波器、万用表等。根据不同的工作原理、测量范围和应用场景，电压探头可以分为多种类型。本文将系统介绍电压探头的分类体系及其特点，并提供选择和使用探头的指南。

一、按工作原理分类

（一）无源电压探头

无源探头是最常见的电压探头类型，主要由电阻、电容等无源元件构成。

特点

无需外部供电：完全依靠电路信号供电。

结构简单，成本低廉：适合预算有限的应用场景。

带宽通常在 10MHz - 500MHz 之间：适合中低频测量。

输入阻抗典型值为 10MΩ（并联 10 - 15pF 电容）：对电路负载影响较小。

典型应用

一般电路调试：适用于日常电子电路的调试。

低频信号测量：如音频信号测量。

教学实验环境：适合学生和初学者使用。

示例

常见的 10:1 衰减探头（如 Tektronix P2220）可将输入信号衰减 10 倍后传输至示波器，适合通用测量场景。

（二）有源电压探头

有源探头内部包含放大器等有源器件，需要外部供电。

特点

带宽高（可达数 GHz）：适合高频测量。

输入电容小（通常 < 1pF）：对高频信号影响小。

输入阻抗高（可达 1MΩ 以上）：减少对被测电路的负载效应。

价格昂贵：适合高精度测量需求。

典型应用

高频信号测量：如高速数字信号测量。

高阻抗电路测量：减少对被测电路的影响。

精密测量场合：如实验室和高端工业应用。

示例

Keysight N2790A 系列有源探头，带宽达 1GHz，特别适合测量高速数字信号。

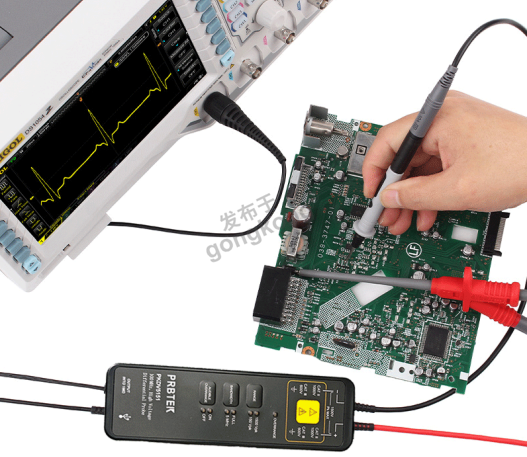

（三）差分探头

差分探头用于测量两个测试点之间的电压差，而非对地电压。

特点

共模抑制比高（通常 > 60dB）：有效抑制共模噪声。

可测量浮动信号：适合非接地信号测量。

带宽范围广（从 MHz 到 GHz 级）：适应多种频率需求。

典型应用

开关电源测量：如电源转换电路。

电机驱动电路：测量电机控制信号。

通信差分信号：如高速串行接口信号。

示例

Tektronix THDP0200 高压差分探头，可测量高达 ±600V 的差分信号，适用于高压差分测量。

二、按衰减比分类

（一）1:1 探头（无衰减）

特点

信号无衰减直接传输：适合小信号测量。

带宽较低（通常 < 10MHz）：适合低频应用。

输入阻抗较低：对电路负载影响较大。

适用场景

小信号测量：如毫伏级信号。

低频应用：如音频信号测量。

（二）10:1 探头（衰减型）

特点

信号衰减 10 倍：适合中等电压测量。

带宽较高（可达数百 MHz）：适合中高频测量。

输入阻抗较高：减少对电路的影响。

适用场景

通用测量：适合大多数电子电路测量。

中等电压测量：如几十伏到几百伏的信号。

（三）100:1 及更高衰减比探头

特点

用于高压测量：适合数千伏甚至更高的电压。

带宽随衰减比增加而降低：适合低频高压测量。

特殊高压绝缘设计：确保测量安全。

适用场景

电源系统：如高压电源测量。

电力电子设备：如变频器和逆变器。

示例

PMK PHV1000 高压探头，衰减比 1000:1，可测量高达 40kV 的电压，适合高压测量。

三、按带宽分类

（一）低频探头（<10MHz）

适用场景：音频、电源等低频信号测量。

（二）中频探头（10MHz - 500MHz）

适用场景：通用型探头，满足大多数电子电路测量需求。

（三）高频探头（>500MHz）

适用场景：高速数字电路、射频信号等高频应用。

四、按特殊应用分类

（一）高压探头

特点：专门设计用于测量高电压（通常 > 1kV），具有特殊的绝缘和安全设计。

适用场景：高压电源、电力传输系统。

（二）电流探头（电压输出型）

特点：通过测量电流在已知电阻上的压降来间接测量电流。

适用场景：电流测量，如电机电流和电源电流。

（三）逻辑探头

特点：专为数字电路设计，可识别和显示逻辑电平状态。

适用场景：数字电路调试，如微控制器和逻辑电路。

（四）温度探头（热电偶型）

特点：将温度变化转换为电压信号进行测量。

适用场景：温度测量，如环境温度和设备温度监测。

五、探头选择指南

选择电压探头时，需考虑以下因素：

带宽：应至少为被测信号最高频率成分的 3 - 5 倍。

衰减比：根据被测电压范围选择。

输入阻抗：确保对被测电路影响最小。

探头负载效应：输入电容和电阻对电路的影响。

电压范围：确保不超过探头最大额定值。

连接方式：考虑被测电路的物理连接需求。

六、探头使用注意事项

使用前进行校准（补偿调整）：确保测量精度。

注意接地环路问题：避免引入噪声。

避免超过额定电压：防止损坏探头和测量设备。

高频测量时注意探头位置和引线长度：减少信号干扰。

定期检查探头绝缘状况：确保使用安全。

七、未来发展趋势

更高带宽：随着 5G、高速数字电路的发展，对 GHz 级以上探头的需求增加。

集成化：探头与测量仪器更紧密集成，智能识别探头参数。

无线化：无线探头技术发展，减少对被测系统的影响。

多功能化：单一探头集成电压、电流、温度等多种测量功能。

总结

电压探头作为电子测量的“桥梁”，其性能直接影响测量结果的准确性。了解各类探头的特性和适用场景，有助于工程师根据具体应用需求选择最合适的探头，获得可靠的测量数据。随着电子技术的不断发展，电压探头技术也将持续演进，满足日益复杂的测量挑战。
