EtherCAT转Profinet网关快速把汇川伺服驱动接入到西门子1200plc案例

在现代工业自动化领域，EtherCAT（以太网控制自动化技术）与ProfiNet（过程现场网络）是两大主流的工业通信协议。然而，由于不同设备和系统可能采用不同的协议，如何实现它们之间的无缝连接和数据交换成为了一个重要的问题。本文将通过一个具体的应用案例——使用捷米特EtherCAT转ProfiNet协议转换网关来实现与汇川伺服系统的通讯，为大家提供一份详尽的技术指南。

一、项目背景与需求分析

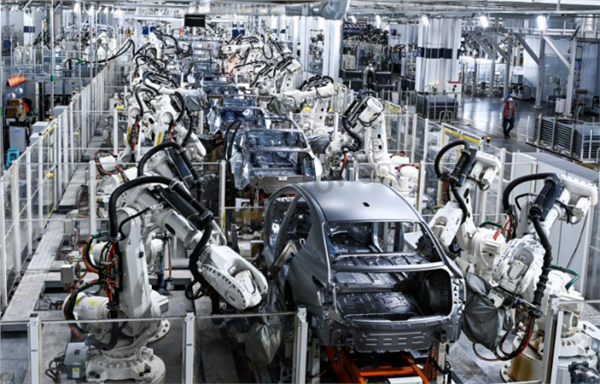

随着工业4.0的推进，越来越多的企业开始追求生产线的智能化和柔性化。在这个背景下，汽车总装线需要引入更先进的控制系统来提高生产效率和灵活性。但是，原有的生产线上已经部署了大量的ProfiNet设备，而新引进的高速控制设备则基于EtherCAT协议。为了实现这两种协议之间的互联互通，我们选择了兴达易控EtherCAT转ProfiNet协议转换网关。

二、解决方案概述

1. 网关功能介绍

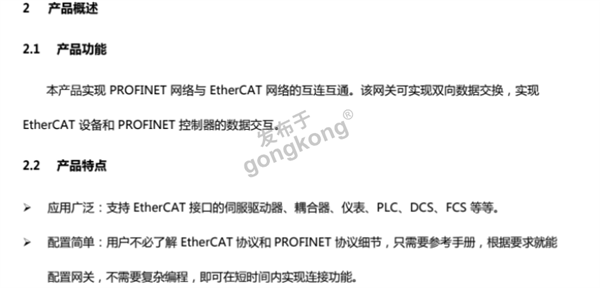

兴达易控EtherCAT转ProfiNet协议转换网关是一种专门用于连接EtherCAT网络和ProfiNet网络的设备。它不仅可以作为ProfiNet网络中的从站（Slave），还可以作为EtherCAT网络中的主站（Master）。这种双重角色使得网关能够轻松地实现两种协议之间的数据转换和传输。

2. 系统架构设计

在本项目中，我们将EtherCAT转ProfiNet网关放置在ProfiNet网络和EtherCAT网络之间，形成一个桥梁。具体来说，网关的一侧连接到ProfiNet网络，作为该网络的一个从站；另一侧则连接到EtherCAT网络，作为该网络的主站。这样，原本孤立的两个网络就可以通过网关进行数据交换了。

三、实施步骤详解

1. 硬件安装

我们需要将兴达易控EtherCAT转ProfiNet协议转换网关正确接入到现有的网络环境中。具体操作包括：

连接网线：使用标准的以太网电缆将EtherCAT转ProfiNet网关的RJ45接口分别连接到ProfiNet网络和EtherCAT网络。

供电：确保EtherCAT转ProfiNet网关有足够的电力供应，通常可以通过PoE（Power over Ethernet）方式或者外部电源适配器来实现。

2. 软件配置

接下来，我们需要对EtherCAT转ProfiNet网关进行相应的软件配置，以确保其能够正常工作并实现预期的功能。主要步骤如下：

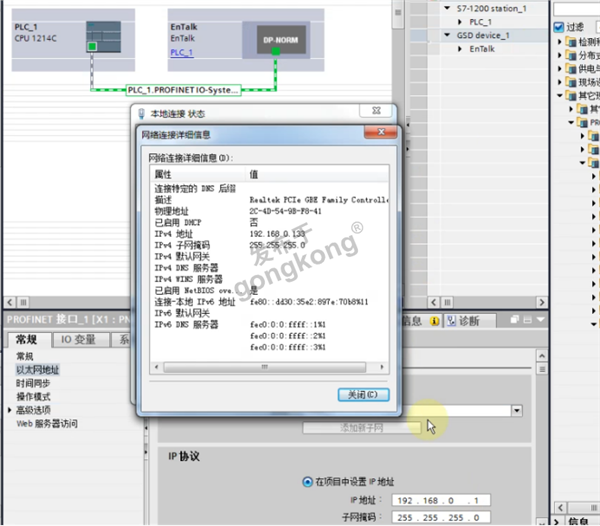

IP地址设置：为EtherCAT转ProfiNet网关分配一个唯一的IP地址，以便其他设备能够找到并与之通信。这个地址应该与所在网络的子网掩码相匹配。

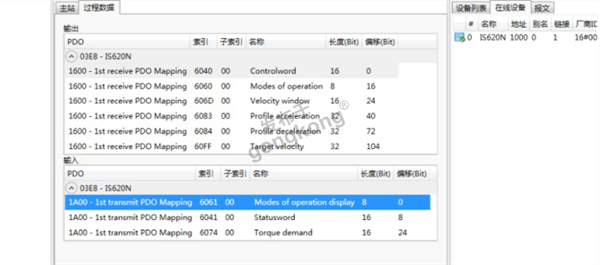

协议参数配置：根据实际需要，调整EtherCAT转ProfiNet网关的工作模式（如作为ProfiNet从站或EtherCAT主站）、PDO等参数。这些设置通常可以通过网关的管理界面完成。

3. 测试验证

我们需要对整个系统进行全面的测试，以确保所有组件都能协同工作并且满足最初的设计目标。测试内容可能包括但不限于：

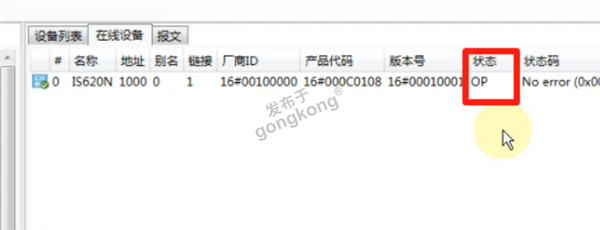

连通性检查：确认EtherCAT转ProfiNet网关是否能够成功加入两个网络，并且能够与其他设备建立稳定的连接。

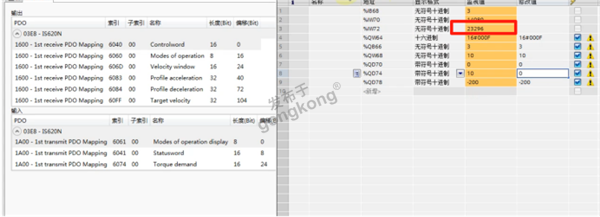

数据传输测试：发送一些简单的命令或者文件，观察它们是否能够顺利地从一个网络传递到另一个网络。同时，也要关注传输过程中的延迟和丢包情况。

四、总结与展望

通过本次应用案例的介绍，我们可以看到EtherCAT转ProfiNet协议转换网关在工业自动化领域中的巨大价值。它不仅能够帮助企业解决多协议共存的难题，还能促进生产过程的优化和完善。当然，除了本文提到的应用场景外，这类产品还广泛应用于其他许多行业，比如食品包装机械、印刷设备等。相信随着技术的不断发展和完善，未来会有更多创新的应用出现，进一步推动制造业向更高水平迈进。
